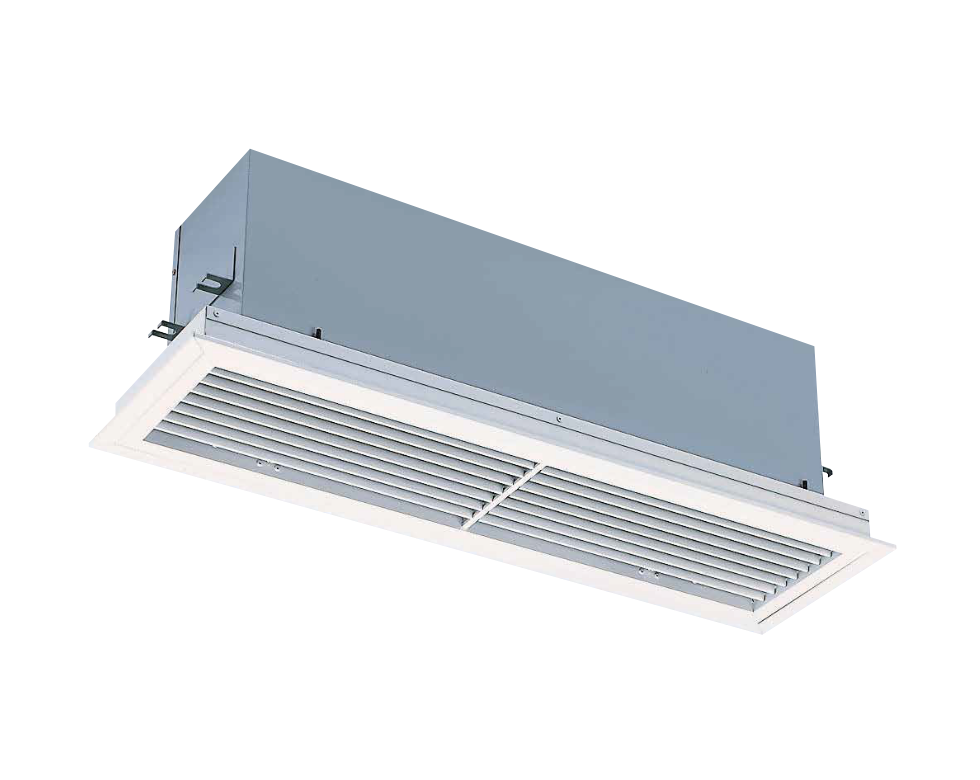

オゾン分解式脱臭装置

オゾン脱臭装置

オゾン分解式
脱臭装置

オゾン分解触媒と光触媒の組み合わせで、脱臭力がさらにアップした、分解式のオゾン脱臭装置です。福祉施設をはじめ、動物施設や病院内のホルマリン臭など、オゾンだけでは効きにくかった臭気成分にも対応しています。

説明・特長

  • オゾン+光触媒

    オゾンは分解触媒により反応促進され、さらに光触媒と組み合わせることで、オゾンだけでは効きにくかった臭気にも対応します。

  • 循環脱臭

    あらゆる臭気成分を装置内部で強制分解。臭気が変動しても調整不要です。

  • オゾン分解機能

    オゾンの酸化力で強力に脱臭しますが、分解触媒により余剰なオゾンは酸素に戻します。

  • 純粋なオゾンの生成

    ランプ方式採用のため、NOx(窒素酸化物)や不純物を含まないオゾンの生成が可能。

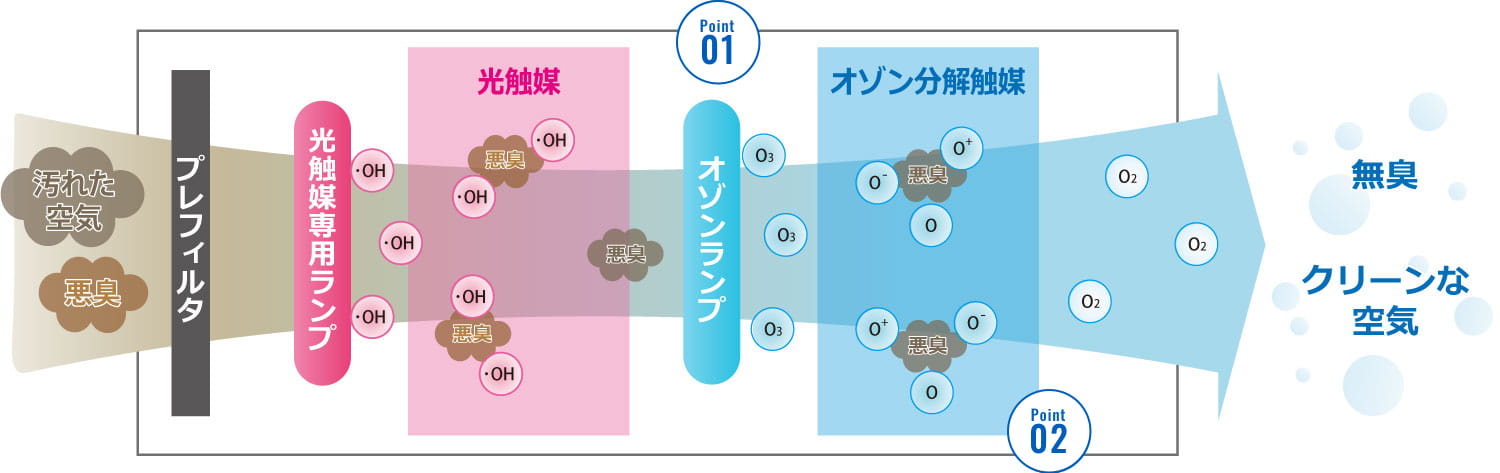

脱臭の原理

脱臭効果試験・静菌効果試験
  • Point
    01

    光触媒で脱臭

    光触媒に紫外線を当てると水酸基ラジカル(・OH)が発生します。悪臭成分と反応し、強い酸化力で脱臭します。

  • Point
    02

    オゾンで脱臭・分解

    オゾンが分解するときに発生する酸素原子及び酸素イオン(O,Oー,O+)が悪臭成分と反応し脱臭します。
    オゾン分解触媒により、短時間で処理されなかったオゾンを酸素に戻し、分解反応を強制的に加速しています。

型式・仕様

型式 SAT-5TIHDN
適用床面積の目安
(m2(注1)
~30
設置方法 天井埋込型
運転方式 ワイヤードリモコン
オゾン発生量
(mg/h)(MAX)
(弱)16(強)32
風量(m3/min) 5.0
オゾン発生方式 紫外線ランプ方式
オゾン分解方式 コルゲート状オゾン分解触媒
脱臭方式 オゾン分解方式、光触媒方式
電源 AC100V 50/60Hz
消費電力(W) 60
運転音(dB) 40以下
使用周囲温度(℃) 5~40
使用周囲湿度(%RH) 80以下(結露なきこと)
外形寸法(mm) 本体 (W)690×(D)170×(H)240
パネル(注2) (W)818×(D)242×(H)50 <6>
質量(kg) (本体)12(パネル)2.5
パネル色 標準色 ネオホワイト マンセル 5Y9/1
安全機能 ドアスイッチ

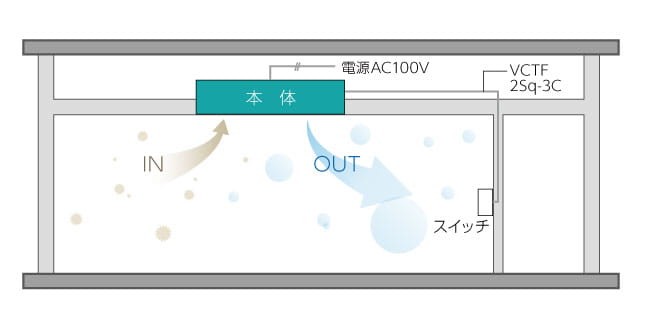

配線/配線図 配線/配線図

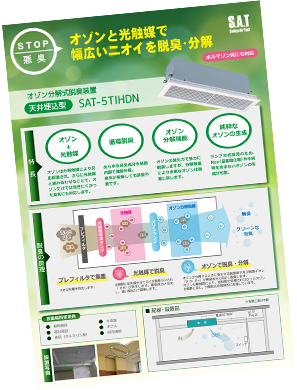

製品スペック ダウンロード
  • (注1)適用床面積は使用場所、使用目的により変わります。
  • (注2)パネル寸法の<>内数値は天井面露出厚みです。
  • 適切なメンテナンスを行うことで、機器性能を保つことができます。詳しくはお問い合わせ下さい。

設置例

  • 動物病院

    待合室、診察室など
  • ペットショップ

  • 福祉施設

    汚物処理室、居室、共有スペース共有スペースなど
  • 病院

    ホルマリン臭対策、手術室
  • ホテル

  • 研究機関
