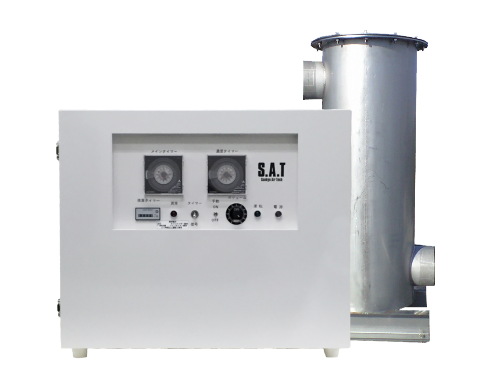

ディスポーザ処理槽向け排気脱臭システム

排気脱臭装置

ディスポーザ処理槽向け
排気脱臭システム

「オゾン」と「脱硫」2つのユニットで強力に脱臭します。
マンションのディスポーザ処理槽の排気脱臭をはじめ、商業ビルや病院などの雑排水処理、食品工場やリサイクルセンターなどの工業用排水処理などで導入いただけます。

説明・特長

  • 高効率かつ長寿命

    特性の異なる脱臭装置を直列に配置することにより、高効率かつ長寿命の脱臭効果を発揮します。

  • 低圧損

    低圧損のシンプル設計により、小型の送風機による対応が可能です。

  • 簡単工事

    コンパクト設計で取付け場所を選ばす、既設の臭突にも用意に取付けが可能です。

  • 幅広い対応力

    臭気レベルに応じて脱臭能力を調整できるため、あらゆる環境に対応します。

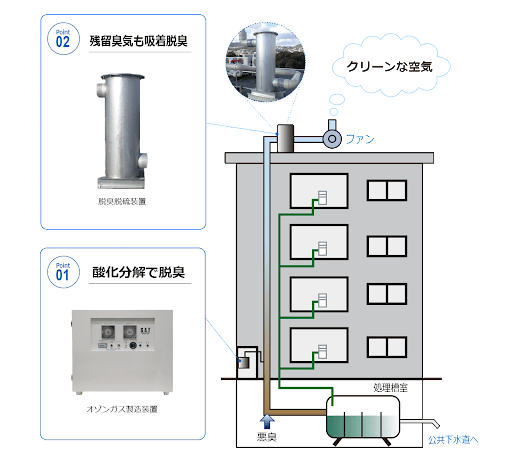

排気脱臭システム概要図

マンションのディスポーザ処理槽以外にも、商業ビルや病院などの雑排水処理、
食品工場やリサイクルセンターなどの工業用排水処理でもご使用いただけます。

マンション ディスポーザ処理槽での使用例
脱臭効果試験・静菌効果試験
  • Point
    01

    酸化分解で脱臭

    オゾンにより悪臭物質を酸化分解して脱臭します。

  • Point
    02

    残留臭気も吸着脱臭

    高性能脱硫フィルタにより残留臭気物質を吸着脱臭します。

型式・仕様

オゾンガス製造装置

型式 SAT-006GKA20
オゾン発生量(mg/h)(MAX) 600
吐出流量(ℓ/min) 20
吐出圧力(kg/cm2) 0.1
オゾン発生方式 沿面放電
電源 AC100V 50/60Hz
消費電力(W) 150
騒音値(dB) 30以下
使用周囲温度(℃) 5~35
使用周囲湿度(%RH) 10~85
外形寸法(mm) (W)550×(D)250×(H)450(突起物含まず)
質量(kg) 約12

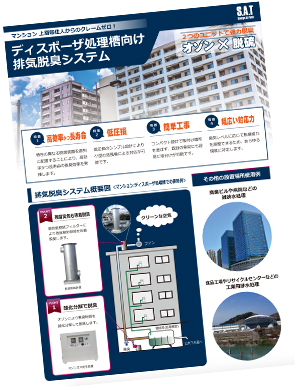

製品スペック ダウンロード

脱臭脱硫装置

← → 表を左右にスライドできます

型式 SAT-2DRU SAT-4DRU SAT-6DRU
処理風量(m3/min) 2 4 6
圧力損失(Pa) 20 20 20
外形寸法(mm) φ 345×(H)1040
(突起物含まず)
φ 500×(H)1040
(突起物含まず)
φ 600×(H)1040
(突起物含まず)
質量(kg) 50 70 90
材質 SUS304 SUS304 SUS304
製品スペック ダウンロード
