厨房排気用脱臭装置アルシマン

排気脱臭装置

厨房排気用脱臭装置

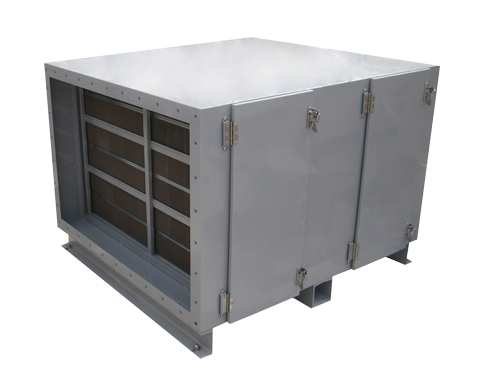

アルシマン

アルシマンはナノ粒子技術から生まれた厨房排気用脱臭装置です。
排気ダクト内に、処理風量に応じた必要個数の脱臭フィルタを設置するため、様々な希望、形状に対応し、近隣への悪臭対策ニーズにお応え致します。
さらに、長寿命フィルタのためランニングコストを削減できます。

説明・特長

  • 安全でエコ

    安全無害で再生可能なセラミック基材を100%使用しています。

  • 施工がカンタン

    給排水・電源供給工事が不要なので、施工が簡単にできます。

  • 状況に応じて将来対応!

    設置後、臭気が強ければフィルタを一層追加し、脱臭効率を上げられます。

アルシマンの2つの脱臭作用

吸着離脱作用と触媒分解作用の2つの作用で
高い脱臭効果を生み出します

  • Point
    01

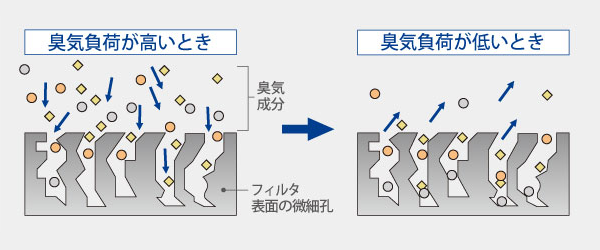

    吸着離脱作用

    吸着した臭気成分を定負荷時に離脱させてにおいを低レベルで平準化します。

  • Point
    02

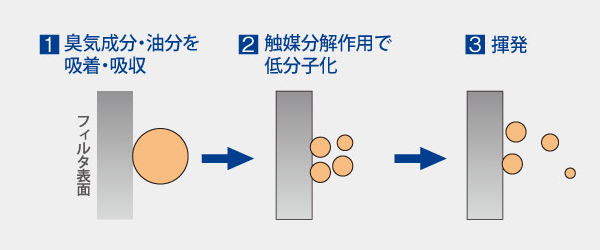

    分解作用

    吸着した臭気成分・油分を低分子化し無臭成分として揮発させフィルタを自己再生します。

脱臭効果試験

試料名称 脱臭前臭気濃度 脱臭後臭気濃度 脱臭効率(%)
にんにく
調理臭
5000 1410 72
すきやき臭 1400 350 75
酢豚臭 1700 490 71
【臭気測定方法】三点比較式臭袋法

【臭気測定方法】三点比較式臭袋法

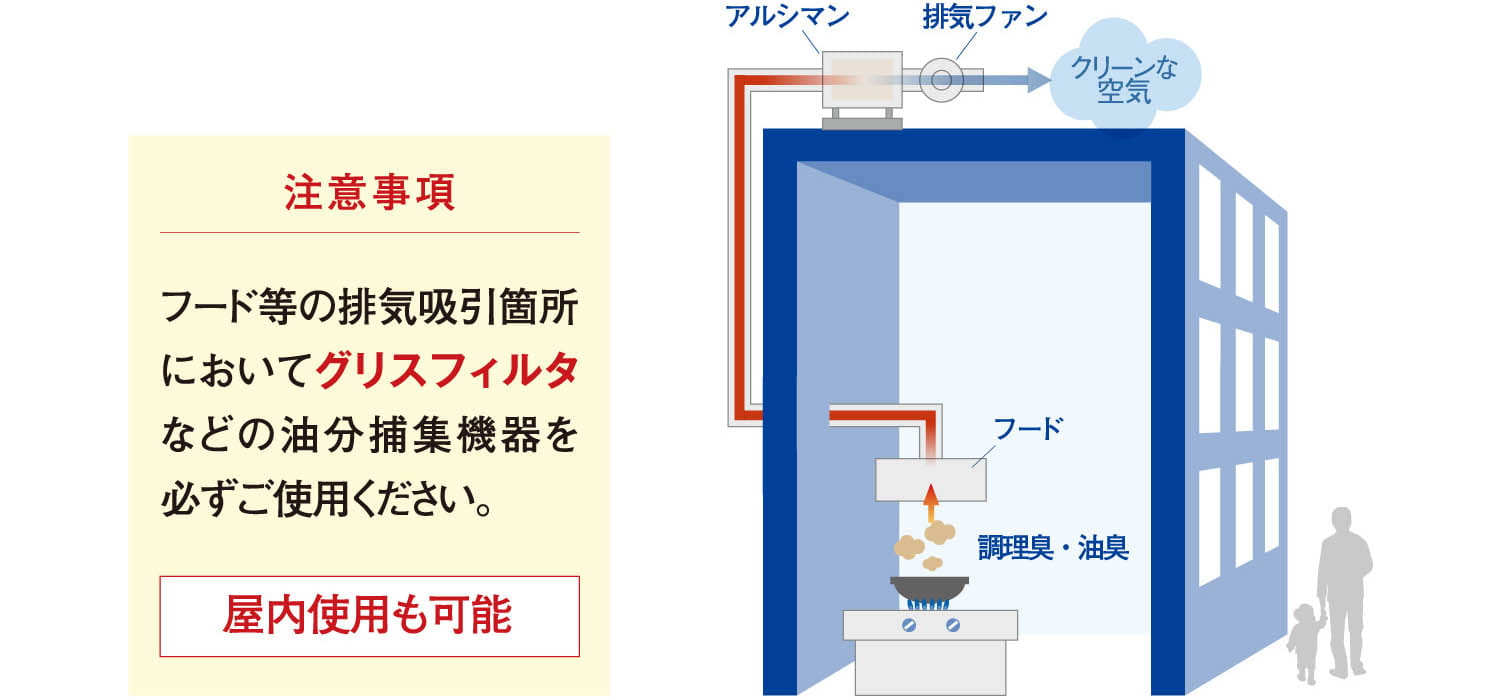

アルシマン設置イメージ

アルシマン設置イメージ

型式・仕様

← → 表を左右にスライドできます

型式 処理風量(CMH) 装置寸法(mm) 質量(Kg)
縦(H) 横(W) 長さ(L)
SAT-AL012H 1200 400 610 1100 90
SAT-AL017H 1700 500 610 1100 100
SAT-AL021H 2100 600 610 1100 110
SAT-AL398H 36500 2400 2450 1500 1000
SAT-AL398H 38100 2500 2450 1500 1050
SAT-AL398H 39800 2600 2450 1500 1085

上記以上の大型機種や屋内天吊型も対応可能ですので、お気軽にお問合せください。

【仕様・性能】

← → 表を左右にスライドできます

ケーシング 脱臭フィルタ 装置内圧損
材質 塗装 レール数 材質 セル数
SS製
(ステンレス対応可能)
屋外仕様 アクリル樹脂焼付塗装
塗装色 マンセルN-6相当
2
(初期1層+予備レール1層付)
無機系吸着剤+触媒
(セラミック基材・不燃性)
110セル/in2
(開口孔約2mm)
100Pa以下
(注1)
  • (注1)2層仕様の圧力損失は200Pa以下になります。

【性能及び設計の注意事項】

  • 脱臭性能:上記の処理医風量に対する機種は一般的な厨房の臭気に対して、入口臭気濃度1700の臭気を500以下に抑える設計です。
  • フィルタ寿命:フィルタの寿命目安は5年です。臭気成分、微細粉塵、油分の負荷により、変わります。
  • フードなどの排気吸引箇所にグリスフィルタなどの油分補修機器を必ずご使用ください。油煙が多い場合は、別途、集塵装置が必要です。
  • 臭気の分解・揮発を促すため、常時排気ファンを運転してください。

設置例

  • 飲食店

  • レストラン

  • 給食センター

  • 病院・福祉施設

  • 食品加工工場

  • ホテル
